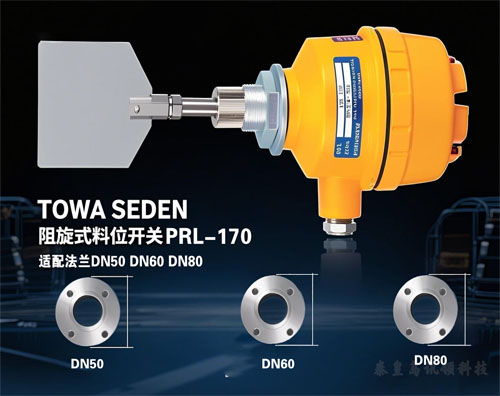

東和PRL-170是東和制電TOWA的接觸式阻旋料位計，適配國標DN法蘭、帶常開+常閉雙觸點，適合固體粉粒體料位的點位監測，核心參數與選型、接線要點如下：
核心參數（常開+常閉DN法蘭配置）
| 輸出觸點 | SPDT 單刀雙擲，支持常開(NO)+常閉(NC)切換，觸點容量 2.5A/250VAC |
| 安裝法蘭 | 可配國標DN50/DB65/DN80等 |
| 供電電壓 | AC200/220V、AC220/240V、AC100/110V、DC24V ，50/60HZ |
| 功耗 | 2. 5W |
| 功耗 | 槳葉 SUS304，外殼鋁合金，可定制槳葉SUS316 |
| 工作環境 | 溫度≤70℃，壓力0-196kPa，防護等級IP65 |
| 檢測性能 | 轉速 1r/min，檢測力矩 10N.cm，適配比重0.6以上粉體/粒料 |
工作原理
1. 無料時：電機帶動槳葉旋轉，內部微動開關處于初始狀態（常開/常閉可預設）。
2. 料位到達：物料阻擋槳葉停轉，電機自轉觸發微動開關，切換常開/常閉信號并切斷電機電源。
3. 料位下降：阻擋解除，彈簧復位，開關信號切換回初始狀態，電機重新供電旋轉。
關鍵配置與選型要點
1. 法蘭：可選配國標法蘭DN50 DN65 DN80等，選配法蘭材質（鋁合金/SUS304）。
2. 觸點設置：SPDT觸點出廠可按需求設定初始常開/常閉，接線時對應端子標識接入控制系統。
3. 槳葉匹配：低密度物料（如面粉）選大尺寸V型槳葉，顆粒料可選W或S型單葉片，確保檢測靈敏度。
4. 環境適配：高溫（＞70℃）需選耐熱型，腐蝕環境可升級SUS316槳葉。
接線與安裝提示
1. 接線：導線接入口G1/2"，接入AC220V電源，常開/常閉觸點分別接報警或控制回路，注意區分公共端（COM）、NO、NC端子。
2. 安裝：法蘭面水平/垂直固定于料倉側壁，開口尺寸需保證槳葉無干涉，避免振動源。
應用場景
廣泛用于水泥倉、飼料倉、化工粉體罐等，實現料位高低報警、上料/卸料設備啟?？刂?，適配冶金、建材、糧食加工、發電等行業。
